Carton Top stapler a.560PN

Carton Top stapler a.560PN

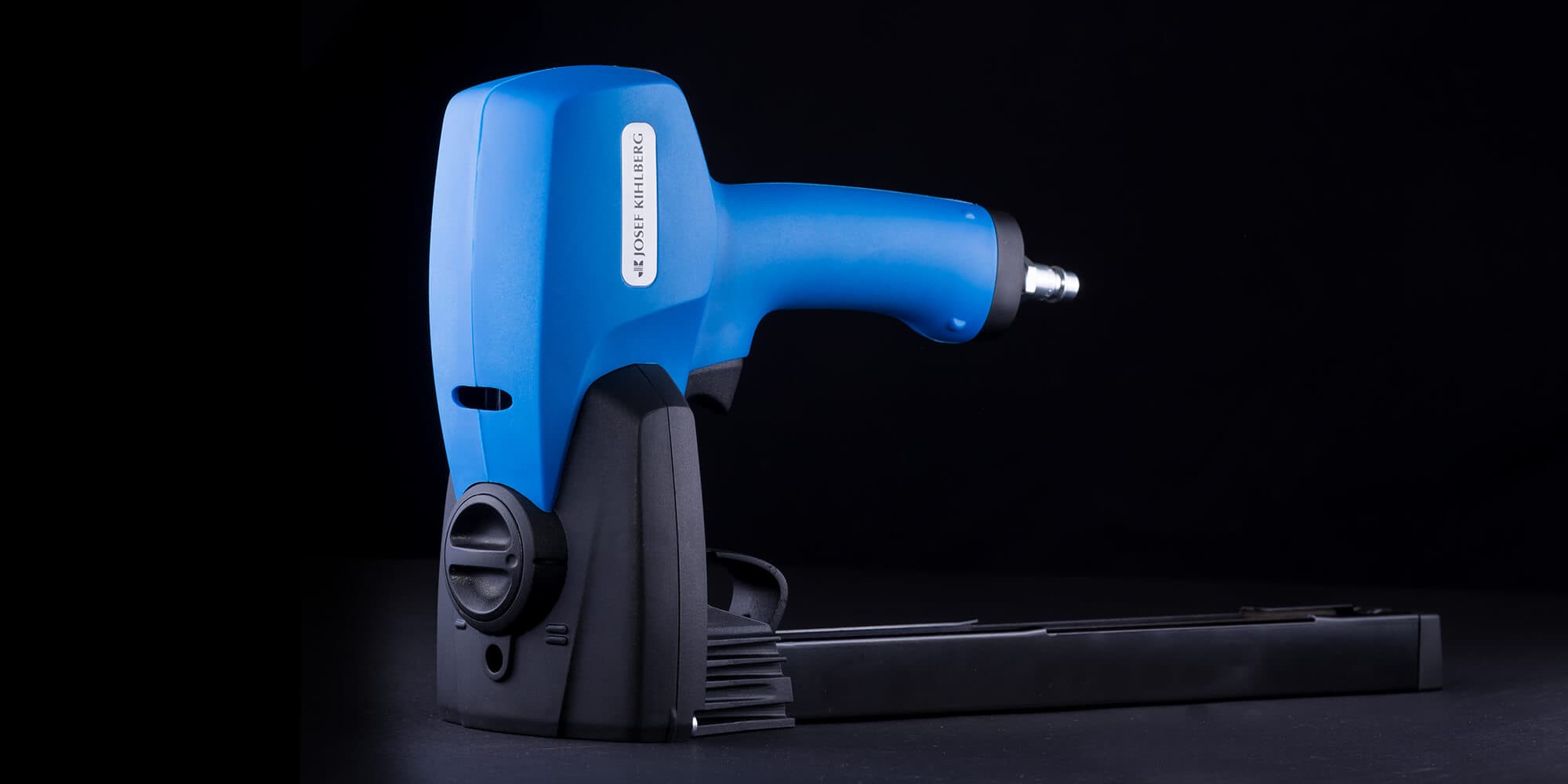

Top stapler a.560PN is a Swedish-manufactured pneumatic top stapler for professional use.
The tool is equipped with cover caps of engineering plastic providing an extremely low weight; wear parts are made of metal. The a.560PN is switchable between JK560-15 and 18 mm leg lengths. The tool is easy to adjust for different stapling depths and has precise (repeatable) stapling and a complete stapling cycle. It has good balance, a comfortable handle, and adjustable stapling depth requiring minimal maintenance. Top stapler staples provide a safe and concurrently neat closure reducing the risk of theft. You will achieve the best results for a secure seal.

Technische Daten

  • Artikelnummer 125101
  • Gewicht 1.8 kg ( 4.0 lbs )
  • Dimensies 404 × 104 × 205 mm ( 15.9 x 4.1 x 8.1 in )
  • Magazinkapazität 100 Klammern
  • Klammerschenkellänge 15 - 18 mm ( 5/8 - 3/4 in )
  • Maximaldruck 8 bar ( 116 psi )
  • Schenkellänge 404 mm ( in )
  • Lubrication Ja
  • Zubehör

    • O-ring kit a,c,R PN O-ring kit a,c,R PN #143109
      19,64
    • Repair kit a560PN Repair kit a560PN #143110
      57,06
    • O-ring grease O-ring grease #184943
      2,94
    • Lubrication oil 0.2l Lubrication oil 0.2l #733007
      12,50

    Klammern

    M=Mille= 1000 Stk
    • JK560-15K JK560-15K [20 M] #400607
      120,00
    • JK560-18K JK560-18K [20 M] #400858
      132,00

    Ersatzteile

    Klicken Sie auf die Zahlen, um Teile auszuwählen
  • Carton Top stapler a.560PN Ersatzteile
    Schraube
    #946760

    Schraube

    0,87
    Deckel
    #190204

    Deckel

    15,31
    Dichtung
    #148064

    Dichtung

    2,72
    Zylinder
    #190203

    Zylinder

    52,26
    Puffer
    #149057

    Puffer

    5,43
    Nut
    #946004

    Nut

    1,43
    O-ring
    #972115

    O-ring

    2,39
    Kolben a560 c561PN
    #191204

    Kolben a560 c561PN

    31,75
    Placeholder
    #134307

    Kolben kpl a560. c561PN

    57,82
    Scheibe
    #947015

    Scheibe

    1,43
    Kolbenstange a.c.R
    #191205

    Kolbenstange a.c.R

    13,57
    Sicherungsscheibe
    #950006

    Sicherungsscheibe

    1,76
    Knopf tefeneinstellung
    #146245

    Knopf tefeneinstellung

    5,67
    O-ring
    #972142

    O-ring

    1,20
    Zylinderhalterung
    #139525

    Zylinderhalterung

    102,49
    Huelse
    #150421

    Huelse

    18,67
    Vorderplatte
    #139542

    Vorderplatte

    18,64
    Knopf tiefeneinstellung
    #165124

    Knopf tiefeneinstellung

    6,54
    Feder
    #173155

    Feder

    4,32
    Schraube
    #946651

    Schraube

    1,76
    Umbiegerhalterung
    #176417

    Umbiegerhalterung

    55,93
    Stift
    #945096

    Stift

    1,91
    Distanzblech
    #147127

    Distanzblech

    1,91
    Umbieger 15-18mm
    #158316

    Umbieger 15-18mm

    21,23
    Schraube
    #946687

    Schraube

    2,24
    Stift
    #945115

    Stift

    1,61
    Aufnahme kompl. a560PN
    #134308

    Aufnahme kompl. a560PN

    102,49
    Hebel
    #163322

    Hebel

    6,54
    Verbindungsblock
    #161355

    Verbindungsblock

    35,58
    Sperre
    #960020

    Sperre

    3,52
    Stift
    #145171

    Stift

    2,24
    Treiber a560
    #164295

    Treiber a560

    9,40
    Buchse
    #150420

    Buchse

    5,27
    Exzenter
    #163321

    Exzenter

    22,98
    Placeholder
    #946696

    Schraube

    1,91
    Fuhrungsplatte a560-15-18
    #166224

    Fuhrungsplatte a560-15-18

    58,47
    Schild
    #110306

    Schild

    1,76
    Klammerschiene kompl.
    #132796

    Klammerschiene kompl.

    121,16
    Schraube
    #946769

    Schraube

    0,87
    Magazinschieber a560.c561
    #170174

    Magazinschieber a560.c561

    5,11
    Zugfeder
    #174074

    Zugfeder

    15,31
    Kloben a560 c561
    #161354

    Kloben a560 c561

    16,84
    Sicherung
    #951020

    Sicherung

    1,43
    Griff
    #165122

    Griff

    7,02
    Achse
    #145166

    Achse

    2,24
    Fuhrungsrollen am Zugband
    #150414

    Fuhrungsrollen am Zugband

    2,48
    Schraube
    #946518

    Schraube

    1,61
    Unteres Gehäuse
    #155157

    Unteres Gehäuse

    15,31
    Screw
    #946780

    Screw

    0,87
    Abdeckplatte
    #162993

    Abdeckplatte

    13,09
    Schraube
    #946761

    Schraube

    0,87
    Scheibe
    #947062

    Scheibe

    1,27
    Ventilkolben
    #191206

    Ventilkolben

    6,07
    Feder
    #173185

    Feder

    1,61
    Scheibe
    #147128

    Scheibe

    1,76
    O-ring
    #972077

    O-ring

    1,61
    O-ring
    #972084

    O-ring

    1,61
    Abzug kompl.
    #133179

    Abzug kompl.

    13,14
    Stift
    #945116

    Stift

    1,76
    Verschlusssuck
    #179114

    Verschlusssuck

    3,52
    O-ring
    #972176

    O-ring

    0,87
    Rohr
    #187062

    Rohr

    11,25
    Aufhänger
    #176424

    Aufhänger

    10,86
    O-ring
    #972020

    O-ring

    1,61
    O-Ring
    #972030

    O-Ring

    1,61
    Ventil a.c.R
    #136169

    Ventil a.c.R

    72,71
    Gehäuse komplet a560pn
    #139526

    Gehäuse komplet a560pn

    42,93
    Schild
    #110303

    Schild

    1,76
    CE Schild
    #110313

    CE Schild

    1,76
