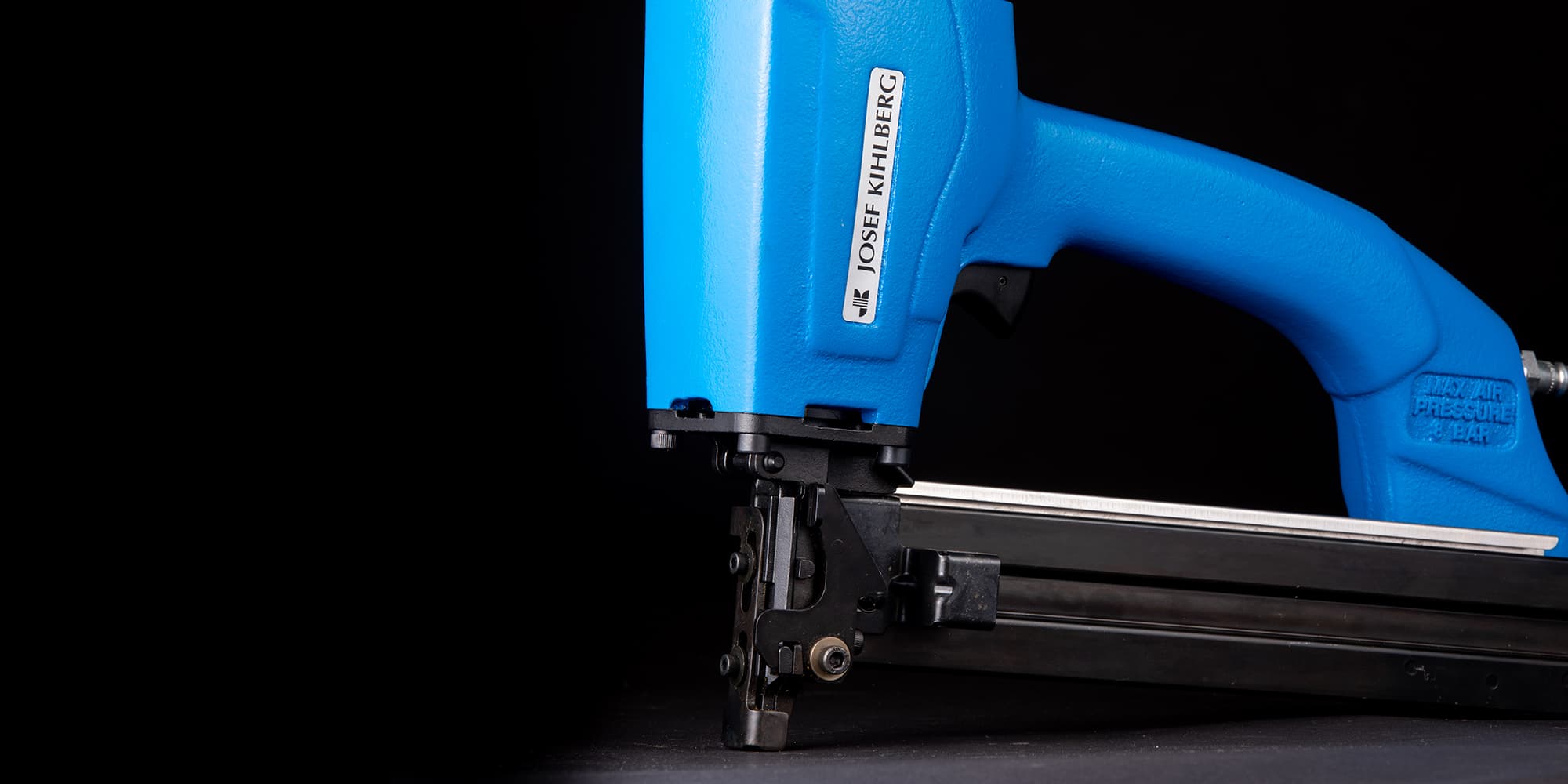

Der Hefter JK45-783S

Der Hefter JK45-783S

Der JK45-783S ist ein in Schweden hergestelltes, professionelles Druckluftwerkzeug mit einer extrem hohen Schlagkraft. Der Hefter ist für die Montage von Holzrahmen oder Holzrahmen nicht nur in Hartholz (Buche, Eiche), sondern auch in weiche Hölzer geeignet. Das Werkzeug hat bei niedrigem Betriebsdruck volle Schlagkraft. Das JK45-Werkzeug ist schnell und hat einen geringen Rückstoß. Der JK45-783S hat einen kurzen Steckgriff und ist für das Einzelschuss-Nageln geeignet.
Klammerstreifen sind vollständig sichtbar und daher einfach zu sehen, wenn das Werkzeug neu geladen werden muss. Das JK45 ist über die Öffnungstür leicht zu reinigen. Besteht die Gefahr der Rissbildung in Ihrer Anwendung, kontaktieren Sie uns bitte für eine Lösung.

Technische Daten

  • Artikelnummer 126315
  • Gewicht 2.4 kg ( 5.3 lbs )
  • Dimensies 345 × 82 × 282 mm ( 13.6 x 3.2 x 11.1 in )
  • Magazinkapazität 138 Klammern
  • Klammerschenkellänge 25 - 51 mm ( 1" - 2" in )
  • Maximaldruck 8 bar ( 116 psi )
  • Schenkellänge 345 mm ( in )
  • Lubrication Ja
  • Vorderplattenüberstand 21 mm ( 0.8 in )
  • Zubehör

    • O-ring kit JK45 O-ring kit JK45 #143066
      47,02
    • Repair kit JK45-783S Repair kit JK45-783S #143143
      198,18
    • Hanger JK45 Hanger JK45 #142132
      71,40
    • O-ring grease O-ring grease #184943
      2,94
    • Lubrication oil 0.2l Lubrication oil 0.2l #733007
      13,79

    Klammern

    M=Mille= 1000 Stk
    • Placeholder JK783-25CC [10 M] #400433
      81,00
    • Placeholder JK783-29CC [10 M] #400434
      87,00
    • Placeholder JK783-32CC [10 M] #400435
      96,00
    • Placeholder JK783-35CC [10 M] #400436
      101,00
    • Placeholder JK783-38CC [10 M] #400437
      109,00
    • Placeholder JK783-44CC [10 M] #400438
      117,00
    • Placeholder JK783-51CC [10 M] #400439
      130,00

    Ersatzteile

    Klicken Sie auf die Zahlen, um Teile auszuwählen
  • Der Hefter JK45-783S Ersatzteile
    Placeholder
    #946511

    Screw

    1,58
    Placeholder
    #947054

    Support washer

    2,35
    Placeholder
    #134281

    Safety upper cpl JK45

    17,02
    Placeholder
    #173164

    Spring

    1,61
    Placeholder
    #150377

    Bushing

    4,16
    Placeholder
    #972145

    O-ring

    7,41
    Placeholder
    #134320

    Piston compl 131mm

    116,18
    O-ring
    #972030

    O-ring

    1,77
    Placeholder
    #191081

    Upper valve cage

    17,78
    O-ring
    #972040

    O-ring

    1,77
    O-ring
    #972070

    O-ring

    1,77
    Placeholder
    #191168

    Servo-valve stem

    13,19
    O-ring
    #972020

    O-ring

    1,77
    Placeholder
    #191184

    Valve cage

    39,23
    Placeholder
    #173169

    Spring

    1,12
    Placeholder
    #972163

    O-ring

    1,77
    Placeholder
    #191183

    Spindle JK45

    4,91
    Nut
    #146102

    Nut

    4,80
    Pin
    #945093

    Pin

    1,49
    Trigger
    #165110

    Trigger

    4,94
    Trigger. inner
    #165109

    Trigger. inner

    5,11
    Trigger cpl
    #133167

    Trigger cpl

    13,19
    Placeholder
    #987026

    Nipple

    4,59
    Placeholder
    #36587

    Stift

    0,56
    Pin
    #945088

    Pin

    1,32
    Placeholder
    #949016

    Plug 3/8″

    2,11
    Placeholder
    #110361

    Label

    1,54
    Placeholder
    #34370

    Label warning

    1,58
    Placeholder
    #161283

    Guide rail

    46,71
    Placeholder
    #945087

    Pin

    1,58
    Placeholder
    #946654

    Screw

    1,58
    Placeholder
    #946587

    Screw

    1,58
    Placeholder
    #161282

    Pusher JK45-783

    22,53
    Placeholder
    #174057

    Feeder spring

    6,54
    Placeholder
    #946513

    Screw

    1,58
    Placeholder
    #150376

    Spacer

    2,89
    Placeholder
    #160147

    Latch JK45-783

    8,46
    Placeholder
    #945089

    Pin

    1,93
    Placeholder
    #132738

    Rail assembly

    143,36
    Placeholder
    #945043

    Pin

    1,14
    Spring
    #173160

    Spring

    1,91
    Bottom cap JK45
    #162754

    Bottom cap JK45

    141,71
    Door JK45
    #166114

    Door JK45

    77,23
    Placeholder
    #160148

    Safty yoke. lower

    12,77
    Screw
    #946680

    Screw

    1,58
    Placeholder
    #145159

    Axle JK45

    4,63
    O-ring
    #972173

    O-ring

    1,49
    Screw
    #946699

    Screw

    4,40
    O-ring
    #972144

    O-ring

    6,00
    Slotted washer JK45
    #148057

    Slotted washer JK45

    2,55
    Bumper JK45
    #149104

    Bumper JK45

    24,57
    O-ring
    #972116

    O-ring

    2,81
    Cylinder flange
    #150380

    Cylinder flange

    27,12
    O-ring
    #972136

    O-ring

    4,59
    Placeholder
    #148056

    Non-return seal

    6,62
    O-ring
    #972148

    O-ring

    1,77
    Cylinder JK45
    #190180

    Cylinder JK45

    113,90
    Intermediate ring
    #150369

    Intermediate ring

    22,10
    Holder ring
    #150381

    Holder ring

    5,90
    Placeholder
    #132316

    Deckel kompl JK45

    137,29
    O-ring
    #972130

    O-ring

    8,44
    Seal JK45
    #148053

    Seal JK45

    3,82
    Safety valve compl. JK45
    #143064

    Safety valve compl. JK45

    70,82
    Spring JK45
    #173156

    Spring JK45

    2,63
    O-ring
    #972007

    O-ring

    1,77
    O-ring
    #972080

    O-ring

    2,29
    Seal
    #148054

    Seal

    8,22
    Turbulence ring
    #149103

    Turbulence ring

    6,85
    Placeholder
    #179098

    Top cap JK45

    72,14
    Placeholder
    #170154

    Protecting cover

    11,96
